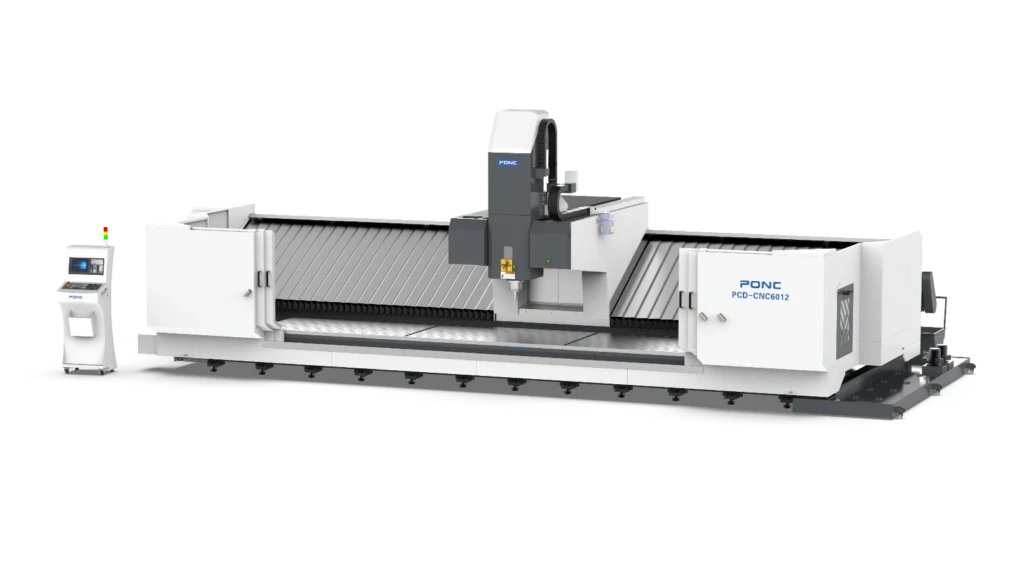

PCD5D serija CNC 5-osnih obradnih centara

Namenjen za obradu raznih metalnih delova, kao što su čelik, aluminijum, bakar itd. Široko se koristi u industriji proizvodnje delova alatnih mašina, automobilskoj industriji, avio industriji, itd.
Napredna 5-osna simultana obrada kako bi se zadovoljile potrebe obrade u više uglova i u više smerova Moćna obrada sa 5 osa je napravljena za ispunjavanje višestruke obrade specijalnog oblika, postiže kontinuiranu rotaciju ose B od ±185° i kontinuiranu rotaciju C-ose od ±320°, kako bi obavila rad na gornjoj i na svim bočnim stranama profila.

Opcije:

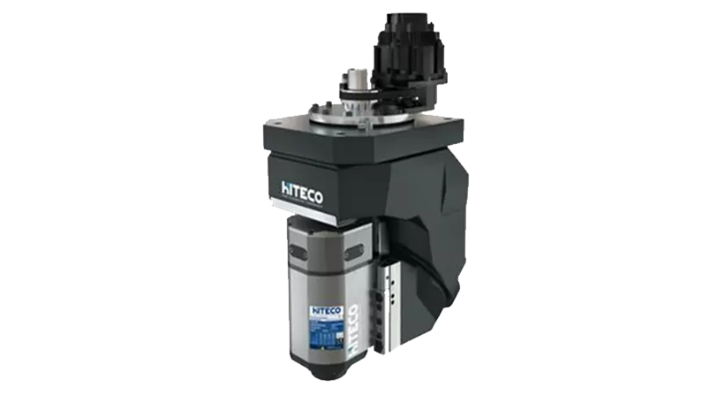

HSD A/C vretenište

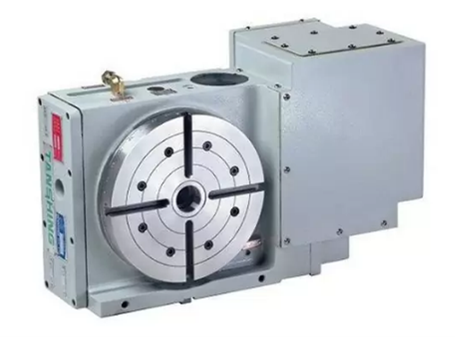

4-osa

Umeravanje alata-laser

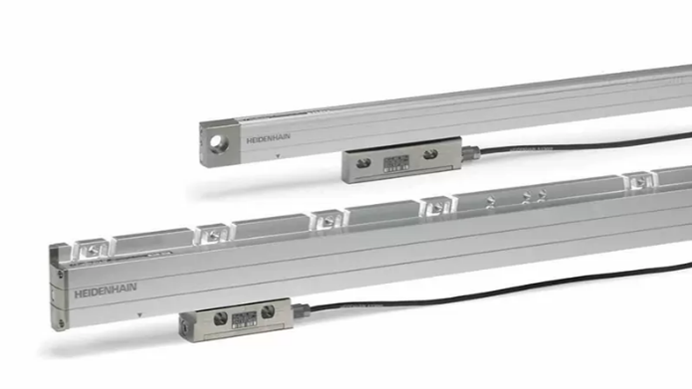

Linearne merne letve

Hodovi PCD5D-CNC4012 PCD5D-CNC6012
X-osa 4000 mm 6000 mm
Y-osa 1200 (3-ose) / 700 (4-ose) mm
Z-osa 500 mm
B-osa ±185°
C-osa ±320°
Brzi hodovi X/Y/Z 40 / 30 / 20 m/min
Radni sto – dimenzije 4000 × 1200 mm 6000 × 1200 mm
Radni sto – opterećenje 3800 kg/m²
Kapacitet magacina alata 20 komada / horizontalni
Broj obrtaja glavnog vretena 24000 o/min
CNC upravljanje FANUC
Snaga glavnog pogona 15 / 18 KW
Završetak glavnog vretena HSK-A63
Tačnost pozicioniranja po osi X/Y/Z 0.02 / 0.015 / 0.015 mm
(Linear encoder opcija: 0.01 mm)
Težina mašine 22 t 24 t
