Univerzalni strugovi

Univerzalni strugovi predstavljaju pouzdano i fleksibilno rešenje za preciznu obradu radnih komada pri rotaciji u radionicama, alatnicama i industrijskim proizvodnim pogonima. U ponudi TOSmašina dostupni su modeli različitih dimenzija i kapaciteta, proizvođača ITAMA i SAEILO. Zahvaljujući robusnoj konstrukciji, širokom rasponu obrade, namenjeni su pojedinačnoj, maloserijskoj i zahtevnijoj industrijskoj proizvodnji.

Familija strugova ITAMA

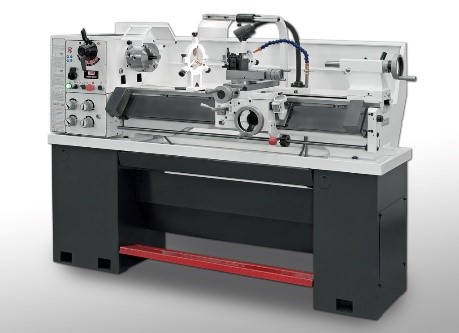

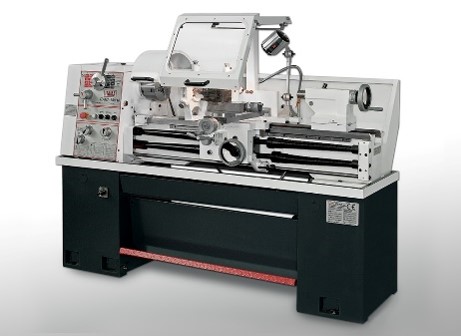

UNIVERZALNI STRUGOVI	ITAMA 165	ITAMA 180
Prečnik struganja iznad postolja	330 mm	360 mm
Razmak između šiljaka	1000 mm	1000 mm
Opseg broja obrtaja	70–2000 min⁻¹	45–1800 min⁻¹
Otvor vretena	38 mm	38 mm
Dimenzije i težina	1800×1000×1700 mm, 550 kg	1800×1000×1700 mm, 700 kg
Pogon	1,5 kW	2,2 kW

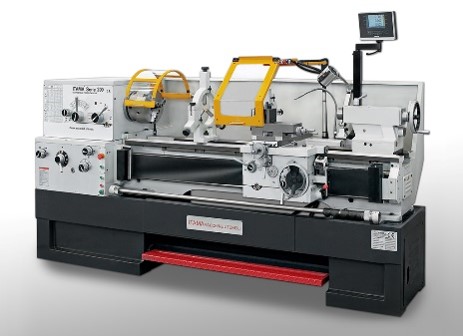

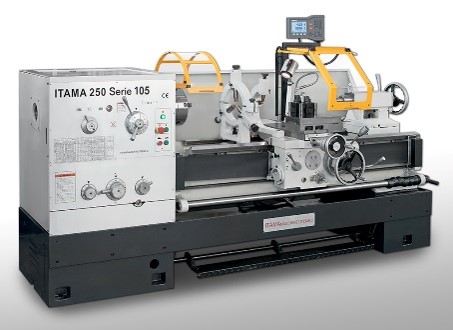

UNIVERZALNI STRUGOVI	ITAMA 200 / 200 L-VE / 200 C	ITAMA 250 / 250-C / 250-105
Prečnik struganja iznad postolja	410 mm 420 mm L-VE i C	460 mm 520 mm C 560 mm 105
Razmak između šiljaka	1000 / 1500 mm 1000 mm L-VE	1000 / 1500 / 2000 mm 1000 / 1500 / 2000 / 3000 mm C, 105
Opseg broja obrtaja	25–1800 min⁻¹ 30–3000 min⁻¹ L-VE 9–1600 min⁻¹ C	25–1800 min⁻¹ 36–1600 min⁻¹ C, 105
Otvor vretena	80 mm 52 mm L-VE 56 mm C	80 mm 80 mm C 105 mm 105
Dimenzije i težina	2400/2900×1200×1700 mm, 2300/2400 kg 2000×920×1620 mm, 1600 kg L-VE 2500/3000×1230×1620 mm, 2500/2700 kg C	2400/2900/3400×1200×1700 mm, 2350–2550 kg 2500/3300/3500/4000×1200×1700 mm, 2750–3600 kg C, 105
Pogon	5,5 kW 7,5 kW C	5,5 kW 7,5 kW C, 105

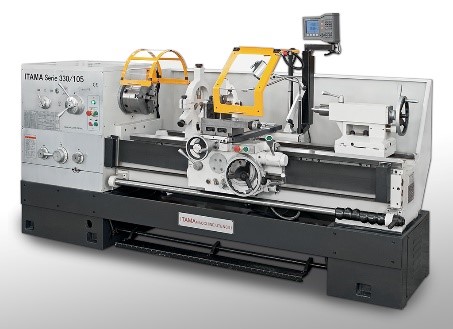

UNIVERZALNI STRUGOVI	ITAMA 330 105Y / 330 105K	ITAMA 400 105Y / 400 105K
Prečnik struganja iznad postolja	660 mm Y, K	800 mm Y, K
Razmak između šiljaka	2000 / 3000 mm Y 1500 / 2000 / 3000 mm K	2000 / 3000 mm Y 2000 / 3000 / 4000 mm K
Opseg broja obrtaja	25–1600 min⁻¹ Y 30–1600 min⁻¹ K	7,5–1000 min⁻¹ Y 30–1600 min⁻¹ K
Otvor vretena	105 mm Y, K	105 mm Y, K
Dimenzije i težina	3650/4650×1230×1620 mm, 3500–4000 kg Y 3000/3500/4500×1100×1350 mm, 2650–3250 kg K	3650/4650×1230×1620 mm, 3700–4200 kg Y 3725/4225/5225×1400×1550 mm, 3900–4900 kg K
Pogon	7,5 kW Y, K	7,5 kW Y 11 kW K

Teški strugovi tipa TOS a.s. – SU

Familija univerzalnih strugova tipa SU omogućava obradu osovina težine do 6.000 kg I u steznoj glavi do prečnika od 1.050 mm, izradu metričkih navoja, whithworth-, modul-, diametral-pitch- i circular-pitch- navoja u velikom opsegu I sa velikim brojem koraka. Glavni parametri mašine, način izgradnje I izvedena rešenja omogućavaju odgovrajuće uslove za visok kapacitet I optimalno iskorišćenje datog kapaciteta. Široku namenu mašine povećava I bogata ponuda pribora. Izvedba mašine omogućava izvođenje strugarskih operacija, operacija bušenja I izradu kratkih konusa.

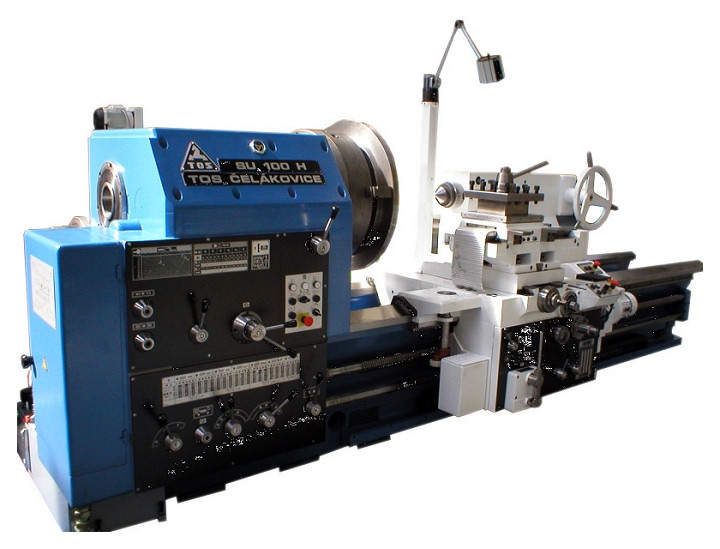

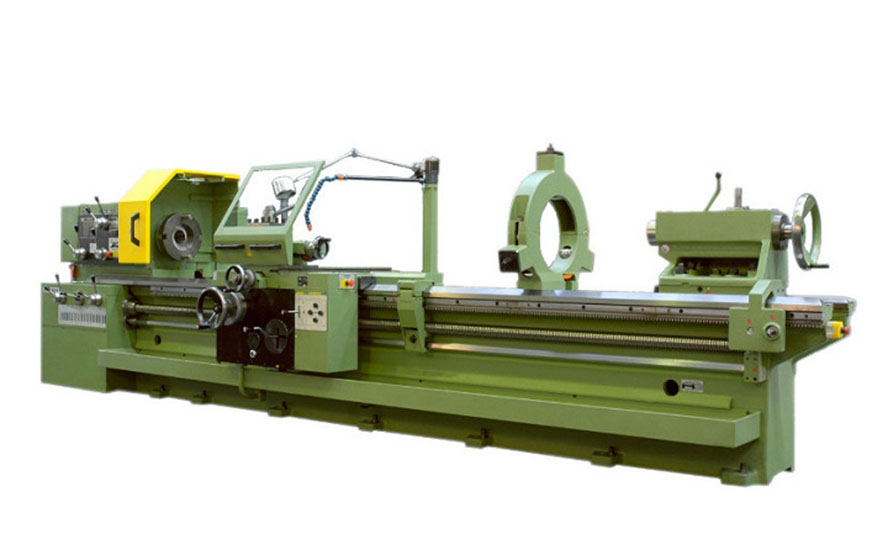

Univerzalni teški strugovi	SU 63 H	SU 80 H	SU 100 H
Prečnik struganja iznad postolja	655 mm	840 mm	1050 mm
Razmak između šiljaka	3500–12500 mm	3500–14000 mm	2000–20000 mm
Opseg broja obrtaja	9–1120 min⁻¹	7,1–900 min⁻¹	2,8–560 min⁻¹
Maks. težina komada (između šiljka i stezne glave)	8000 kg	8000 kg	8000 kg
Pogon	18,5 kW	18,5 kW	22 kW

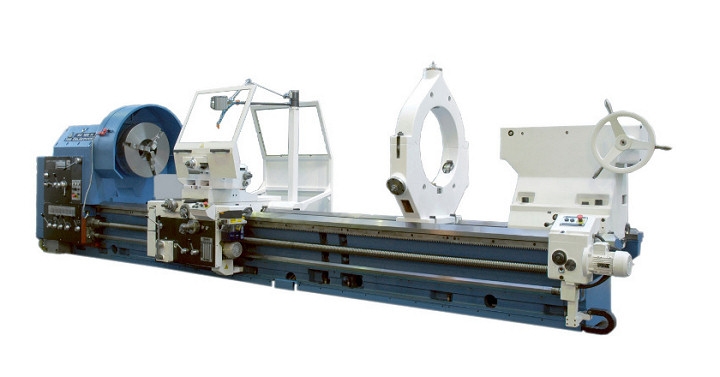

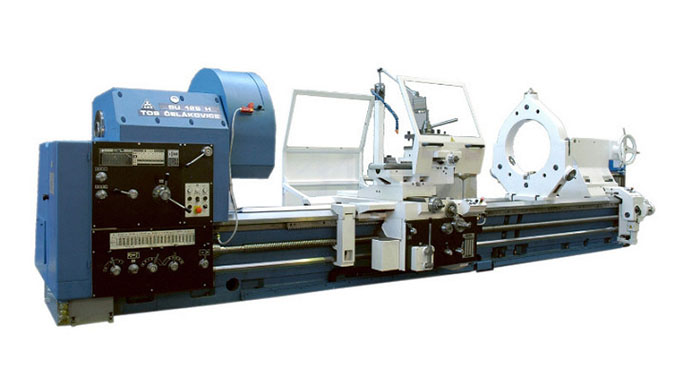

Univerzalni teški strugovi	SU 125 H	SU 150 H
Prečnik struganja iznad postolja	1250 mm	1500 mm
Razmak između šiljaka	2000–20000 mm	2000–20000 mm
Opseg broja obrtaja	2,24–450 min⁻¹	1,8–355 min⁻¹
Maks. težina komada (između šiljka i stezne glave)	8000 kg	8000 kg
Pogon	22 kW	22 kW

* Podaci u tabelama su informativnog karaktera, kod pojedinih familija mašina mogu da budu odstupanja. Za tačnije I detaljnije informacije kontaktirajte nas.

Šta su univerzalni strugovi i koja je njihova primarna namena?

Univerzalni strugovi su alatne mašine kod kojih se radni komad rotira, stegnut u steznoj glavi, dok rezni alat kontrolisanim kretanjem uklanja materijal i formira željenu geometriju. Njihova velika prednost je mogućnost izvođenja različitih operacija na jednoj mašini, zbog čega su pogodni kako za izradu novih delova tako i za remont i doradu postojećih komponenti.

Glavna namena univerzalnih strugova

Univerzalni strugovi koriste se za uzdužno i poprečno struganje, obradu spoljašnjih i unutrašnjih cilindričnih površina, izradu konusa, bušenje, razvrtanje, obradu čeonih površina i izradu različitih vrsta navoja.

Industrije u kojim se koriste univerzalni strugovi

Univerzalni strugovi imaju široku primenu jer se veliki broj mašinskih elemenata zasniva na cilindričnim i rotacionim geometrijama.

Najčešće se primenjuju u radionicama i alatnicama u mašinskoj i metaloprerađivačkoj industriji, tj. U svim granama gde je potrebna pojedinačna i maloserijska proizvodnja.

Koje brendove i tipove univerzalnih strugova možete pronaći kod nas?

TOSmašine u svojoj ponudi imaju univerzalne strugove proizvođača ITAMA iz Italije i SAEILO iz Nemačke, namenjene obradi radnih komada različitih dimenzija i masa – od standardnih radioničkih poslova do zahtevne obrade velikih i teških osovina.

Brendovi univerzalnih strugova

Ponuda je koncipirana tako da kupac može odabrati mašinu prema dimenzijama radnog komada, potrebnom prečniku struganja, razmaku između šiljaka, otvoru vretena i zahtevanoj snazi.

Familija univerzalnih strugova ITAMA

ITAMA univerzalni strugovi predstavljaju rešenje za radionice i proizvodne pogone kojima je potrebna fleksibilna mašina za svakodnevne strugarske operacije. Iz našeg širokog asortimana izdvajamo modele ITAMA 165, 180, 200, 250, 330 i 400, kao i različite izvedbe pojedinih modela.

Familija univerzalnih strugova SAEILO

SAEILO strugovi predstavljaju visok nivo opremljenosti i preciznosti, specifično dizajnirani za kompleksnije zahteve u modernoj obradi metala. Odlikuje ih izuzetna krutost masivne konstrukcije koja uspešno eliminiše vibracije i osigurava maksimalnu stabilnost, čak i pri najtežim režimima rezanja. Iz ponude izdvajamo modele SAEILO SJ-430 S, SJ-470 S, SJ-660 L, SJ-760 L.

Zašto odabrati univerzalne strugove iz ponude TOSmašina?

Univerzalni strugovi iz ponude TOSmašina namenjeni su korisnicima kojima su potrebni pouzdana obrada, stabilan rad i mogućnost prilagođavanja različitim proizvodnim zadacima. Dostupni modeli pokrivaju širok raspon dimenzija i kapaciteta, od standardnih radioničkih poslova do obrade velikih i teških radnih komada.

Svestranost

Mogućnost struganja, bušenja, izrade konusa i različitih vrsta navoja omogućava rešavanje velikog broja proizvodnih zadataka na jednoj mašini.

Tačnost i preciznost

Stabilna konstrukcija, kvalitetno vođenje i pravilno podešena mašina omogućavaju pouzdanu obradu i održavanje zahtevanih dimenzija radnog komada.

Efikasnost

Pravilno izabran univerzalni strug omogućava brzo prilagođavanje različitim poslovima, što je posebno značajno u pojedinačnoj i maloserijskoj proizvodnji gde se vrsta radnog komada često menja.

Izdržljivost i dugovečnost

Robusna konstrukcija mašina namenjena je dugotrajnom radu u industrijskim uslovima. Redovno održavanje i stručna servisna podrška dodatno doprinose pouzdanosti i radnom veku opreme.

Prilagođavanje i fleksibilnost

Različiti prečnici struganja, razmaci između šiljaka, otvori vretena, snage pogona i mogućnosti dodatnog pribora omogućavaju izbor konfiguracije prema konkretnom proizvodnom zadatku.

Kako odabrati idealan model za vaše potrebe iz naše ponude?

Prilikom izbora univerzalnog struga važno je uzeti u obzir tip, oblik, dimenzije i masu radnih komada, vrstu materijala i očekivani intenzitet rada. Pravilno definisani proizvodni zahtevi olakšavaju izbor modela koji će najbolje odgovarati vašoj radionici i planiranoj proizvodnji.

Definišite proizvodne zahteve

Prvo odredite maksimalni prečnik i dužinu radnih komada, njihovu masu, materijale koji se obrađuju, potrebne operacije i očekivani intenzitet proizvodnje. Na osnovu predhodnih karakteristika i informacija se određuje tip mašine i potreban pribor.

Proverite kompitabilnost sa radionicom

Proverite dimenzije i masu mašine, raspoloživi prostor, pristup za unošenje i manipulaciju, nosivost podloge i odgovarajući električni priključak. Kod velikih teških strugova potrebno je obratiti posebnu pažnju na pripremu temelja.

Pogledajte našu ponudu i katalog

Uporedite tehničke parametre dostupnih ITAMA i SAEILO modela i izdvojite mašine koje prema kapacitetu obrade odgovaraju vašoj proizvodnji.

Konsultujte se sa našim stručnim timom

TOSmašine pružaju stručnu podršku pri izboru mašine, kao i instalaciju, puštanje u rad, obuku operatera, servis i tehničku podršku nakon kupovine.

Kako izgleda proces nabavke univerzalnih strugova?

Proces nabavke univerzalnog struga počinje analizom proizvodnih potreba i izborom odgovarajućeg modela, a zatim obuhvata organizaciju transporta, instalaciju, nivelisanje i pripremu mašine za rad. Cilj je da kupac dobije pravilno odabranu i podešenu mašinu spremnu za pouzdanu i efikasnu upotrebu.

Analiza modela iz ponude

Na osnovu vrste proizvodnje, dimenzija radnih komada i potrebnih operacija definiše se odgovarajući model i konfiguracija univerzalnog struga.

Transport i logistika

Nakon definisanja ponude i spremnosti mašine za isporuku, organizuje se transport mašine do lokacije kupca. Kod velikih modela posebna pažnja posvećuje se pristupu objektu, manipulaciji i pravilnom pozicioniranju mašine.

Instalacija i nivelisanje

Nakon dopreme sledi postavljanje mašine, pravilno nivelisanje, instalacija i puštanje u pogon. Precizna instalacija je važna kako bi strug tokom eksploatacije mogao da ostvari projektovane performanse.

Testiranje i predaja u rad

Po završetku instalacije proverava se funkcionalnost mašine i sledi puštanje u rad. TOSmašine obezbeđuju instalaciju, puštanje mašine u pogon i obuku operatera, uz kasniju servisnu i tehničku podršku.

Kontaktirajte nas

Zahtev za ponudu

Najčešće postavljana pitanja (FAQ)

Koje su glavne prednosti univerzalnih strugova?

Glavne prednosti su širok spektar operacija, jednostavno prilagođavanje različitim radnim komadima, pouzdana obrada i mogućnost rada u pojedinačnoj i maloserijskoj proizvodnji. Teške izvedbe omogućavaju i obradu velikih i masivnih komponenti.

Da li je potrebna dodatna oprema za početak rada?

Pored same mašine, potrebni su odgovarajući rezni alati, stezne glave i pribor, držači alata i merna oprema. Konkretna dodatna oprema zavisi od vrsta delova i operacija koje će se izvoditi.

Koji su zahtevi za instalaciju univerzalnih strugova?

Potrebno je obezbediti dovoljan radni prostor, odgovarajuću nosivu i ravnu podlogu, električno napajanje i pristup za bezbednu manipulaciju i održavanje. Kod većih i težih strugova mogu biti potrebni posebno pripremljeni temelji i odgovarajuća mehanizacija za unošenje mašine.

Koliko traje garancija za mašine kupljene kod nas?

Standardni garantni rok za mašine iz ponude TOSmašina obično iznosi 12 meseci od puštanja u pogon, dok kod pojedinih proizvođača postoji mogućnost produženja garancije.

Koje je očekivano vreme dostave univerzalnih strugova?

Rok dostave zavisi od konkretnog modela, konfiguracije i trenutne raspoloživosti. Modeli dostupni na lageru mogu biti isporučeni u roku od nekoliko dana, dok kod mašina koje se poručuju od proizvođača rok može biti od nekoliko nedelja do nekoliko meseci. Tačan rok definiše se prilikom izrade ponude.
