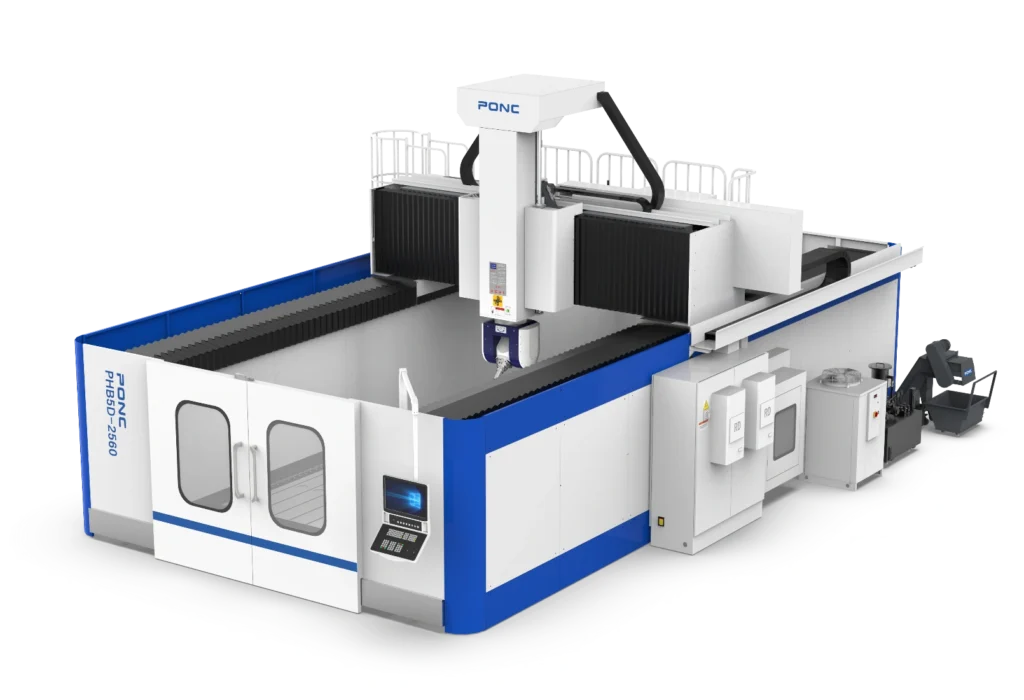

PHB5D 5 osni portalni obradni centar

5 osa / Bridge-type / HSK A63 vreteno

Optimizovana struktura omogućava da se održe visoke performanse Lagani pokretni delovi postižu veliku brzinu rotacije, dok smanjuju opterećenje kugličnih zavojnih vretena i vođica, smanjujući habanje, što poboljšava tačnost obrade i produžava radni vek mašine. Struktura mosta povećava krutost nosivog dela mašine alatke, čime se efikasno izbegavaju vibracije koje se lako javljaju kada se greda brzo kreće i vreteno radi velikom brzinom. Dvostrano simetrična piramidalna struktura postolja može ostvariti visoku krutost, visoku nosivost i visoku stabilnost. Fiksni radni sto štedi prostor i ima veći kapacitet nosivosti

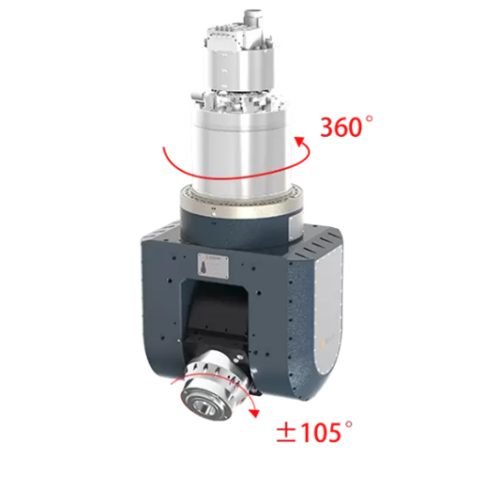

Visoke performanse 5-osne izvedbe Opremljen sa A/C glodačkom glavom, Opremljen sa 2-osnom glavom visokih performansi, motorizovanim vretenom velike brzine HSK A63, koji ostvaruje višesmernu i višeuglovnu obradu, kako bi zadovoljio zahteve obrade visoke glatkoće različitih delova specijalnog oblika.
Hodovi PHB5D-2540/60/80 PHB5D-3040/60/80
X-osa 4000 / 6500 / 8000 mm
Y-osa 2600 mm 3100 mm
Z-osa 1250 (1000 / 1500) mm
A-osa ±105°
C-osa ±360°
Rastojanje čela vretena od radnog stola 0-1250 mm
Rastojanje između stubova 3400 mm 3900 mm
Dimenzije radnog stola 2500×4000 / 6000 / 8000 mm 3000×4000 / 6000 / 8000 mm
Maksimalna nosivost radnog stola 5 T/㎡
Brzi hodovi X, Y, Z 30 / 30 / 30 m/min
Kapacitet magacina alata 24 / 32 / 40 komada
Broj obrtaja glavnog vretena 6000 / 18000 o/min
CNC upravljanje FANUC
Snaga glavnog pogona S1/S6 56 / 70 KW
Završetak glavnog vretena HSK A63
Dimenzije rama 500×500 mm
