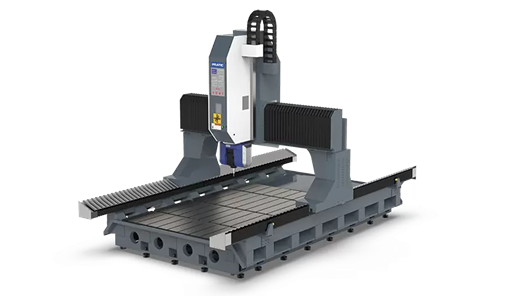

PHE5D 5 osni portalni obradni centar

5 osa / Izvedba sa pokretnim stubom / HSK A63

Najnoviji dizajn portalne strukture, sa superiornim dinamičkim performansama i većim ubrzanjem Integrisana struktura stubova i greda smanjuje centar gravitacije opreme, poboljšava ukupnu sposobnost protiv prevrtanja i krutost U kombinaciji sa velikom površinom obrade, kako bi se zadovoljile različite potrebe kupaca.

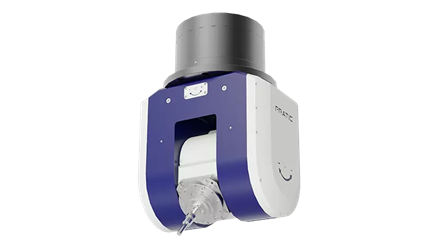

Visoke performanse 5-osne izvedbe Opremljen sa A/C glodačkom glavom, Opremljen sa 2-osnom glavom visokih performansi, motorizovanim vretenom velike brzine HSK A63, koji ostvaruje višesmernu i višeuglovnu obradu, kako bi zadovoljio zahteve obrade visoke glatkoće različitih delova specijalnog oblika.
Specifikacija PHE5D-CNC3020
X-osa 3000 mm
Y-osa 3 ose: 1850 mm / 4 ose: 1400 mm
Z-osa 530 mm
A-osa ±185°
C-osa ±320°
X/Y/Z brzi hod 42/48/48 m/min (kuglična vretena) / 60/60/48 m/min (zupčaste letve)
Kapacitet magacina alata 24 komada
Broj obrtaja glavnog vretena 24000 o/min
CNC upravljanje FANUC / SIEMENS
Snaga glavnog pogona S1/S6 11/18.5 KW / 11/23.2 KW
Završetak glavnog vretena HSK A63
Tačnost pozicioniranja po osi X/Y/Z 0.02 / 0.015 / 0.015 mm (Linear encoder option: 0.01 mm)
Težina mašine 15 t
