CNC Obradni centri STYLE
STYLE CNC MAŠINE: Proizvođač alatnih mašina od 1991.godine. STYLE CNC Machines BV je inovativni holandski proizvođač raznih CNC strugova i glodalica. STYLE je multidisciplinovan, a razvoj i proizvodnja svih mašina, uključujući i kontrolne sisteme se obavlja u samom preduzeću.
STYLE CNC Machines BV je član NIVORA grupe. NIVORA grupa je holandska industrijska kompanija sa jasnom misijom, dugom istorijom i posebnom vlasničkom strukturom. Grupa se sastoji od pet vodećih holandskih brendova mašina za obradu metala sa bogatom istorijom: Darley (1934) i Safan (1960) koji sarađuju pod imenom SafanDarley i proizvode mašine za obradu limova, Bevo Cutting Sistems (1935). industrijske mašine za sečenje metala, STYLE CNC Machines (1991), proizvođač jedinstvenih strugova i glodalica i nedavno DINOBEND (1988) se priključio grupi.
NAJBOLJI OBRADNI CENTRI ZA POJEDINAČNU PROIZVODNJU I MALE SERIJE. STYLE obradni centar odlikuje jedinstveni dizajn, veliki radni prostor i jednostavan upravljački sistem STYLE.

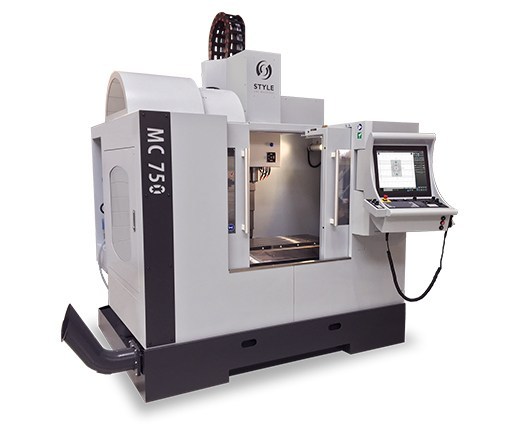

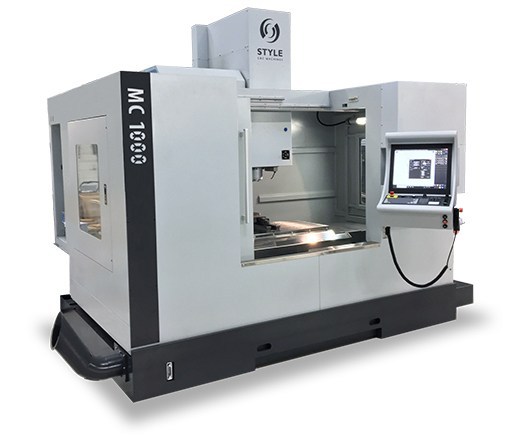

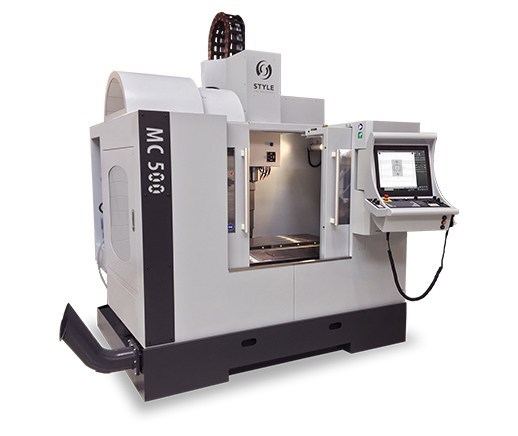

| CNC obradni centri STYLE |
|
|
|
| RADNO PODRUČJE | |||
| Hod po osi X | 500 mm | 760 mm | 1000 mm |
| Hod po osi Y | 380 mm | 440 mm | 560 mm |
| Hod po osi Z | 400 mm | 460 mm | 550 mm |
| Radni sto | 650 x 380 mm | 900 x 410 mm | 1200 x 520 mm |
| T-žljebovi (DIN 650) | 18 x 100 x 3 mm | 16 x 100 x 4 mm | 16 x 80/100 x 5 mm |
| Max. opterećenje | 200 kg | 350 kg | 800 kg |
| Visina radnog stola | 805 mm | 820 mm | 870 mm |
| Rastojanje čela glavnog vretena od radnog stola | 150-550 mm | 100-560 mm | 60-670 mm |
| Rastojanje glavnog vretena od stuba | 435 mm | 475 mm | 600 mm |
| GLAVNO VRETENO | |||
| Glavni pogon | 3.7 / 5.5 kW | 5.5 / 7.5 kW | 11 / 15 kW |
| Broj obrtaja glavnog vretena | 12000 o/min | 8000 (10000) o/min | 10000 (12000) o/min |
| Konus glavnog vretena BT – SK/DIN69871 | 30 | 40 | 40 |
| Ose X-, Y-, i Z | |||
| Brzi hod po osama | 24 / 24 / 24 m/min | 24 / 24 / 24 m/min | 24 / 24 / 24 m/min |
| Posmak | 10 / 10 / 10 m/min | 10 / 10 / 10 m/min | 12 / 12 / 12 m/min |
| Sila po osama X-, Y-, i Z (nom/max) | 2.3 | 6.4 / 12.7 (X,Y) 14./28.5 (Z) | 9.6 (X,Y) 19.3 (Z) |
| Prednapregnuta kuglična zavojna vretena Klase C3 sprečavaju termalno širenje radi visoke tačnosti | |||
| Ose X-, Y-, i Z su direktno pogonjene zbog visoke tačnosti pozicioniranja | |||
| ZAMENA ALATA | |||
| Automatski magacin alata-broj pozicija | 20 | 16 / 24 | 20 / 24 |
| OPŠTI PODACI | |||
| Težina | 2800 kg | 3300 kg | 5200 kg |
| Dimenzije mašine (l/w/h) | 1.6 x 2.2 x 2.4 m | 2.2 x 2.3 x 3.1 m | 3.0 x 2.8 x 3.1 m |
| Ukupan potreban prostor | 3.1 x 3.7 m | 3.7 x 3.3 m | 4.7 x 3.7 m |
| CNC obradni centri STYLE |
|
| RADNO PODRUČJE | |
| Hod po osi X | 1500 mm |
| Hod po osi Y | 680 mm |
| Hod po osi Z | 880 mm |
| Radni sto | 1700 x 600 mm |
| T-žljebovi (DIN 650) | 18 x 100 x 5 mm |
| Max. opterećenje | 1000 kg |
| Visina radnog stola | 860 mm |
| Rastojanje čela glavnog vretena od radnog stola | 100-980 mm |
| Rastojanje glavnog vretena od stuba | 720 mm |
| GLAVNO VRETENO | |
| Glavni pogon | 11 / 15 kW |
| Max.broj obrtaja | 10000 (12000) o/min |
| Konus glavnog vretena BT – SK/DIN69871 | 40 |
| Ose X-, Y-, i Z | |
| Brzi hod po osama | 24 / 24 / 24 m/min |
| Posmak | 12 / 12 / 12 m/min |
| Sila po osama X-, Y-, i Z (nom/max) | 9.6 (X,Y) 19.3 (Z) |
| Prednapregnuta kuglična zavojna vretena Klase C3 sprečavaju termalno širenje radi visoke tačnosti | |
| Ose X-, Y-, i Z su direktno pogonjene zbog visoke tačnosti pozicioniranja | |
| ZAMENA ALATA | |
| Automatski magacin alata-broj pozicija | 24 / 30 |
| OPŠTI PODACI | |
| Težina | 6600 kg |
| Dimenzije mašine (l/w/h) | 4.2 x 2.8 x 3.2 m |
| Ukupan potreban prostor | 5.7 x 4.4 m |
STYLE CNC Upravljanje
Srce STYLE je inovativni upravljački sistem. Naš kontrolni sistem je pristupačan za početnike operatere i nudi široku funkcionalnost za iskusnog operatera. Ono što čini STYLE softver tako jedinstvenim su proširene mogućnosti, što vam ni jedna druga kompanija na svetu ne može ponuditi na ovom nivou. Svaki proces je direktno vidljiv na 19-inčnom ekranu osetljivom na dodir sa samo nekoliko klikova i kompletiranjem vrednosti. Jasan 3D simulacioni program STYLE upravljačkog sistema omogućava da se svaki radni komad detaljno testira i optimizuje pre proizvodnje. Vaše vreme proizvodnje se takođe izračunava automatski. Takođe, možete uvesti DfX datoteke direktno iz CAD-softvera. To znači da možete izvršiti velike G-kod projekte, bez dobrog znanja G-koda. CNC softver je posebno dizajniran za brzo i jednostavno crtanje i proizvodnju pojedinačnih komada i malih serija. Naše odelenje za istraživanje i razvoj kontinuirano razvija softver, kako bi bio još pristupačniji i efikasniji za korisnike.
PREDNOSTI
• Obimna CNC funkcionalnost
• 3D simulacioni program
• Grafički interfejs na 19 „ekranu osetljivom na dodir
• Uvoz DXF datoteka
• Slobodno crtanje kontura sa minimumom vrednosti
• Uvoz ISO G-kodova, uređivanje i izvršavanje
• Lako se uči i koristi
• Prečice i kodovi ključeva za brži rad
• Izvršavanje velikih progrma u G-kodu
• Program sa obimnim intuitivnim upravljanjem bez znanja G-koda
• Popravka i izrada prototipa
• Desktop prep verzija
